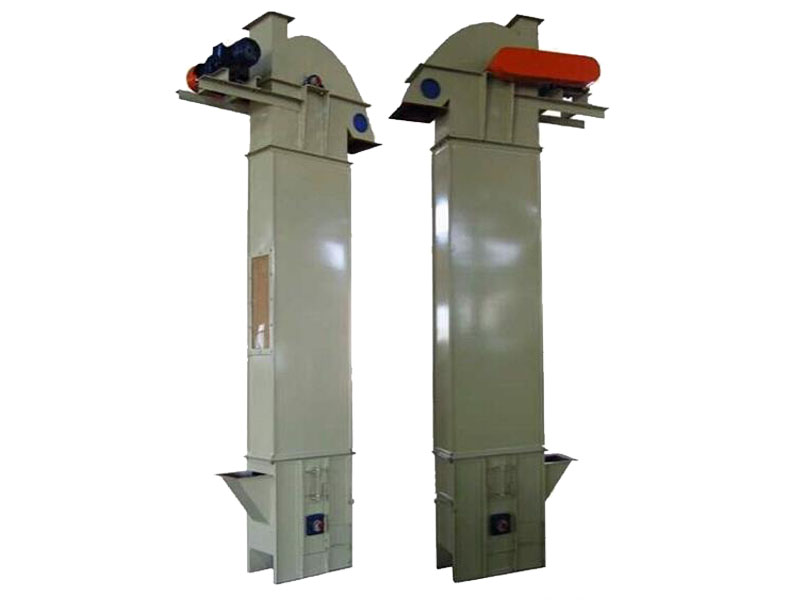

TG系列鋼芯膠帶斗式提升機產品概述:
TG系列鋼芯膠帶斗式提升機采用防撕裂的高強度鋼絲繩芯膠帶,配以專用的膠帶接頭和料斗固定件,使膠帶能長期可靠運行,料斗設計布局合理,并有不同型式排列,確保物料連續提升和卸出??商嵘奈锪戏秶容^廣,而且可提升120度以下的物料,廣泛適用于建材、冶金、化工、糧食等行業。

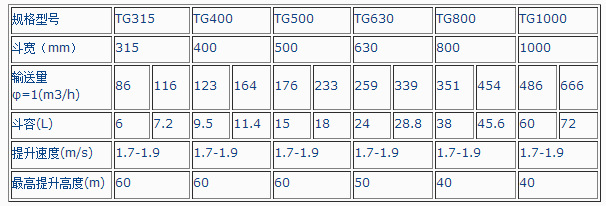

TG型鋼芯膠帶斗式提升機主要技術參數及規格:
TG系列鋼芯膠帶斗式提升機的性能與特點:
1.提升范圍廣。TG系列斗式提升機可提升各種粉狀、粒狀和塊狀(≤30mm)物料,物料溫度≤120℃.
2.提升高度高。由于鋼絲繩膠帶強度大,運行平穩,因此TG系列斗式提升機單機提升機高度可達100m。
3.提升能力大。TG系列斗式提升機可提升32-686m3/h 。
4.使用壽命長,運行可靠性好。先進的設計原來保證了整機運行的可靠性,高強度的鋼絲繩昨晚牽引部件,保證了提升機長期高效運行,長期實踐證明,本提升機無故障運行時間可達3萬小時。
5.耗用功率小。TG系列斗式提升機與一般提升機相比節約能耗30%以上。
6.操作維修方便。易損件少,維護費用比一般斗式提升機減少80%以上。
7.結構簡單,制造成本低,投資少。
8.密封性好,無環境污染。
9.機械尺寸小。TG系列斗式提升機與同等提示量的其他各類提升機相比這種提升機機械尺寸較小。
9.機械尺寸小。TG系列斗式提升機與同等提示量的其他各類提升機相比這種提升機機械尺寸較小。

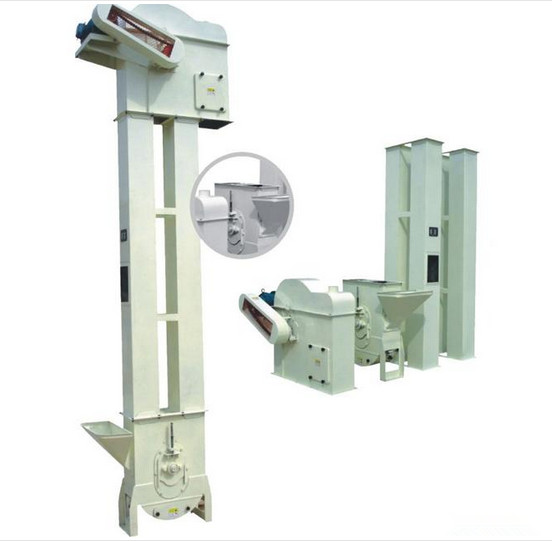

TG系列鋼芯膠帶斗式提升機的結構組成:
斗式提升機由上部區段、中部機殼、下部區段、帶料斗的輸送帶等牽引部件、傳動裝置和室外檢修平臺組成。
1.下部區段,由進料口、下部機殼、改向輪組和張緊裝置組成。
2.中部機殼(檢修),每臺一節,用于安裝、檢修牽引部件。
3.中部機殼(防偏),通常每隔5節中部機殼放置一個。
4.連接板,通常每隔2節中部機殼放置一個。
5.中部機殼(標準),L=2米。
6.連接框,通常每隔5節中部機殼放置一個。
7.中部機殼(非標),L在0.5~2米之間。一般安裝在上部區段第一或第二節中部機殼處。
8.上部區段,包括上部機殼和傳動滾筒組。
9.驅動裝置。由電機、垂直軸減速器、液力偶合器、逆止裝置、慢動裝置組成。傳動裝置有右1、右2、左1、左2之分,圖一為右1裝法。
10.室外操作平臺。
11.帶斗裝置。
TG系列鋼芯膠帶斗式提升機的各部位特點:

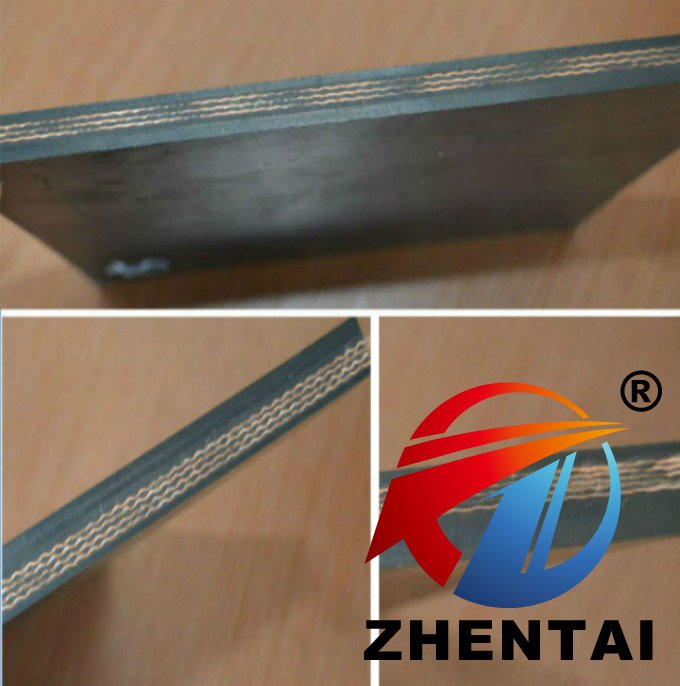

1、運行部件:采用特殊設計,帶防撕裂的高強度鋼絲繩芯膠帶,配以專用的膠帶接頭和料斗固定件使膠帶能長期可靠運行,料斗設計布局合理,并有不同型式排列,確保物料連續提升和卸出。

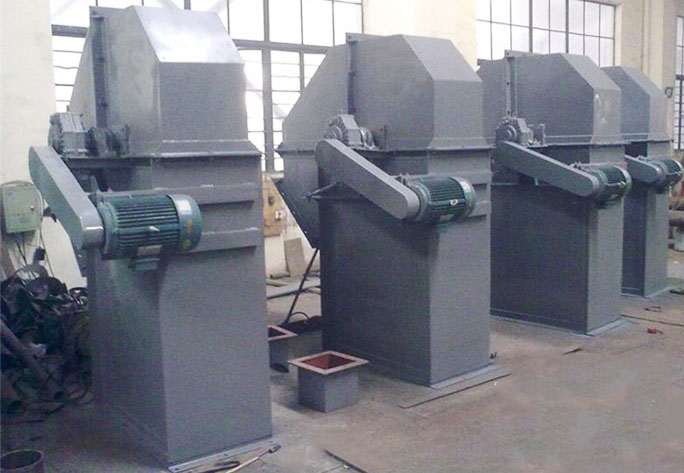

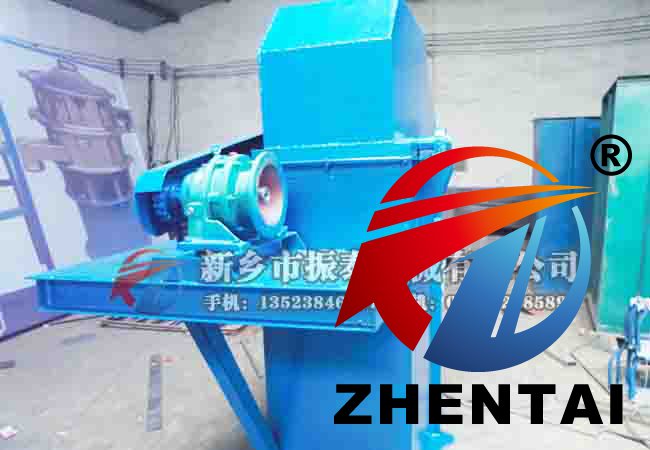

2、驅動裝置:采用直交軸硬齒面的減速機與提升機主軸直聯,配液力偶合器,慢速檢修電機和逆止器,傳動裝置結構緊湊合理,實現柔性起動。
3、上部裝置:滾筒設計采用自動對中裝置,滾筒采用高性能橡膠包膠,使用壽命長,摩擦力大;

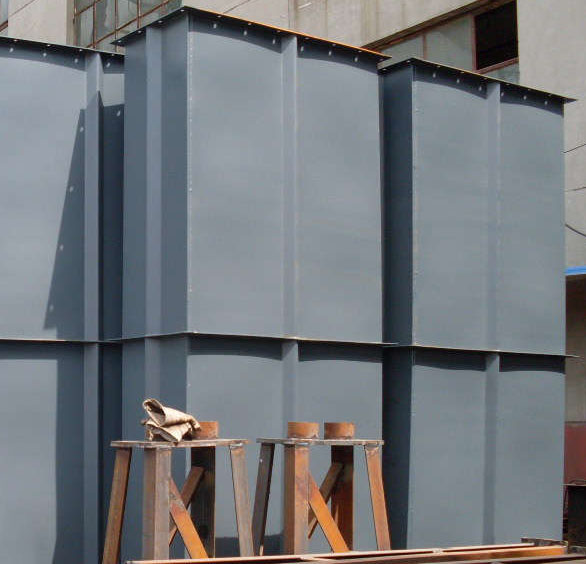

4、中部機殼:采用優化設計機殼,雙通道設計,避免相對高速運行的膠帶帶來的渦流干擾,附設加強角鋼。
5、下部裝置: 采用齒輪齒條張緊裝置,同步調節張緊,尾部滾筒采用自動對中設計,并附設皮帶防跑偏裝置和料位控制儀。
6、保護裝置: 本機在頭、尾部設置有防跑偏裝置,在膠帶跑偏時可輸送信號至中控室,及時切斷主電機電源;在提升機的尾部設有料位控制儀及旋轉開關。
