NE板鏈斗式提升機

添加時間：2018-03-24 點擊：0次

產品介紹

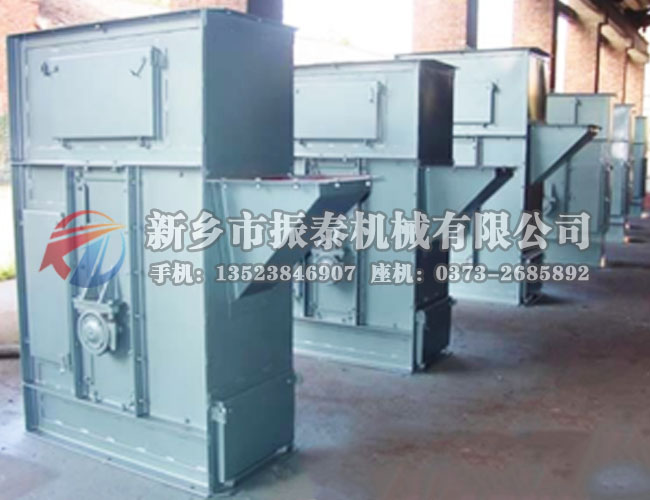

NE板鏈斗式提升機介紹：

　　NE板鏈斗式提升機采用自流式裝料，重力式卸料。鏈條采用優質合金鋼高強度板式鏈條，耐磨性較好。驅動部分采用硬齒面減速器。適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送，物料溫度控制在250℃以下。

　　NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)在各工業國家應用極廣。該系列為流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

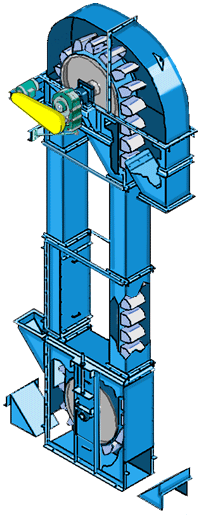

　NE型板鏈斗式提升機工作原理：

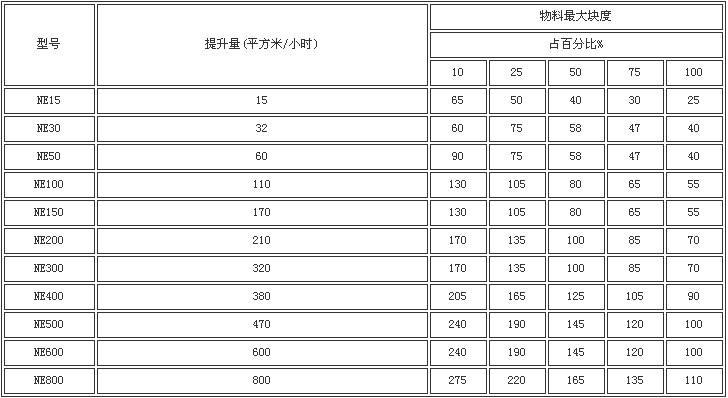

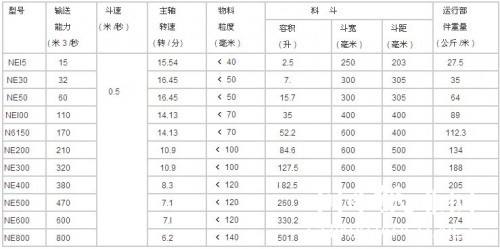

　　NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)是流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量大；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

NE板鏈斗式提升機主要特點:
1、密封性好，環境污染少。

2、操作、維修方便、易損件少。

3、使用成本低，由于節能和維修少，使用成本極低。

4、運行可靠，先進的設計原理，保證整機運行的可靠性。

5、結構剛性好，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

6、機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

7、輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h 。

8、操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物料的垂直提升。

　　NE系列板鏈斗式提升機產品主要工作部件特點:

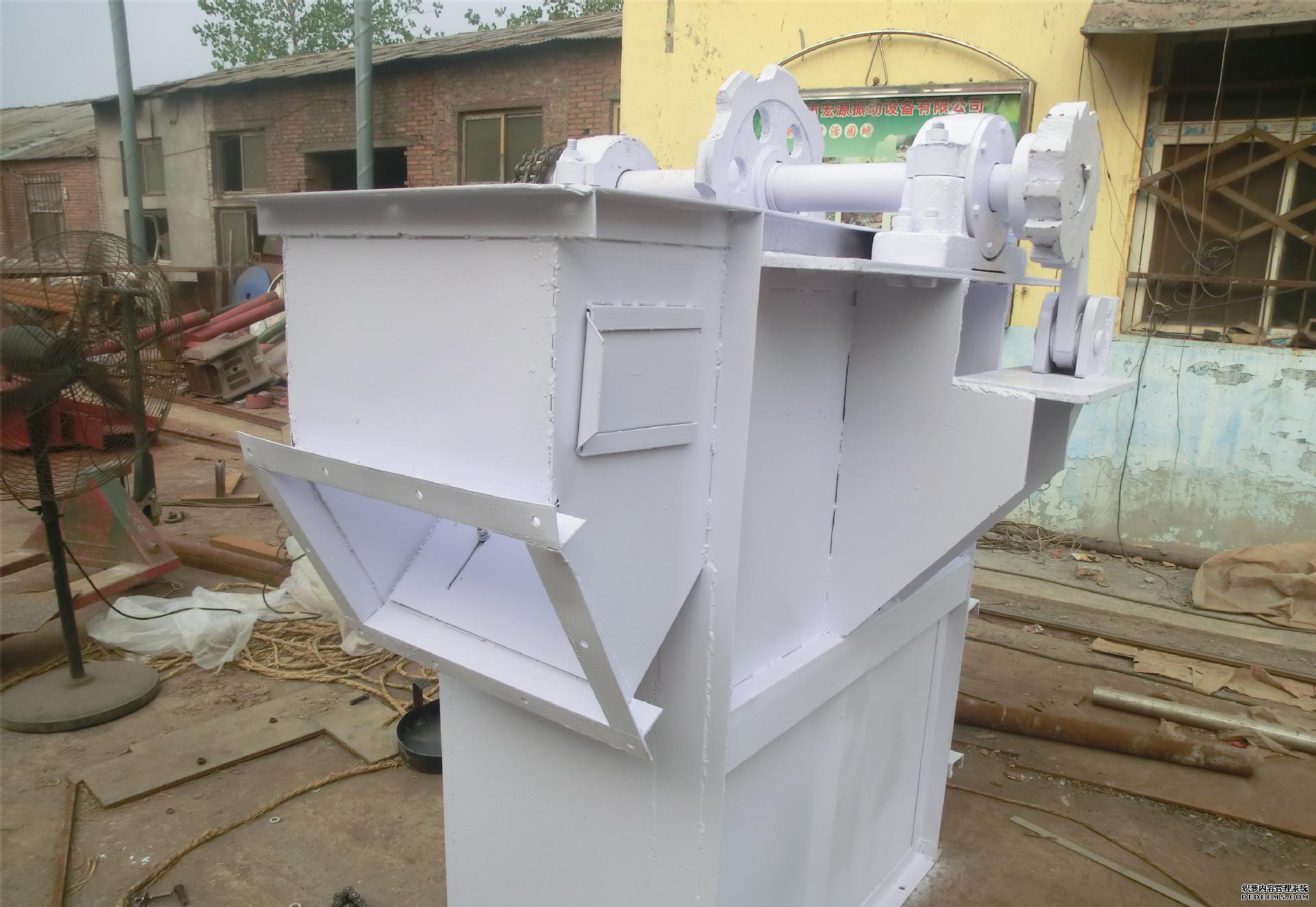

　　1、上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

　　2、中間節：部分中間節裝有軌道（雙排節）以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

　　3、下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。

　　4、上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。

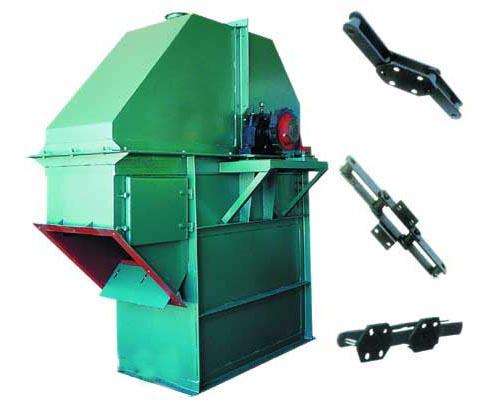

　　5、板鏈：鏈板采用 45 # HRC36~42 。

　　a、采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；b 、采用較低的鏈速度(o．5米/秒)；c、采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。
